Leviala ja planeering

Kuidas katta kogu Eesti

Mõõtmistulemuste põhjal on modelleeritud 16 saatjakohaga võrk, mis kasutab Levira olemasolevaid kõrgeid maste. Planeeringus on kaks kihti: vastupidav ohuteavituse kiht (QPSK) ja suurema andmemahuga meediaedastuse kiht (16-QAM).

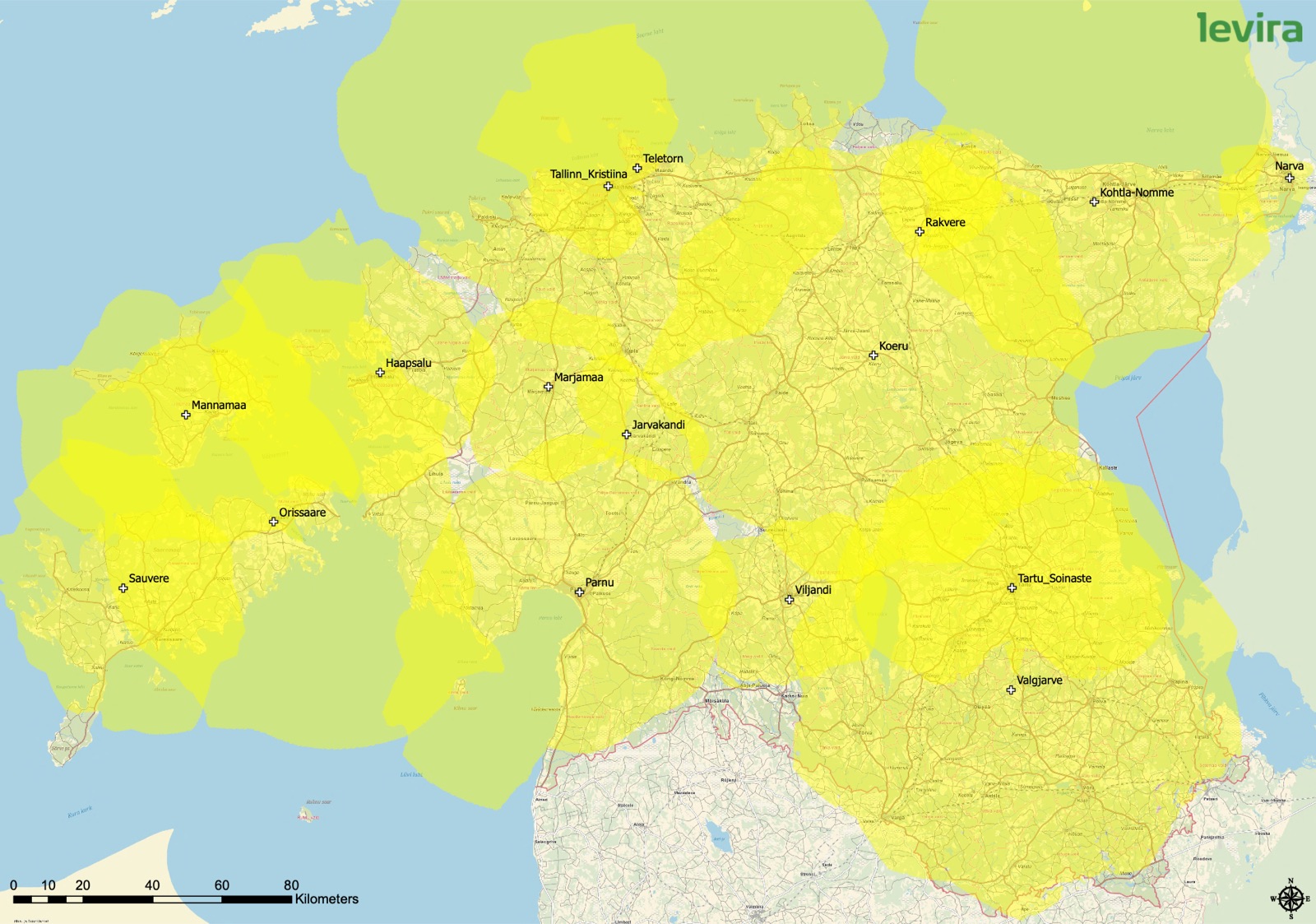

Prognoositav leviala — Prognoositav ohuteavituse leviala QPSK kihis, telefon 1,5 m kõrgusel. Allikas: Levira / TalTech, III vahearuanne.

Kaks kihti

Ohuteavitus: QPSK

Teade on väike ja kõige tähtsam on, et see kohale jõuaks. QPSK töötab ka nõrgema signaaliga (SINR ≥ 3 dB, RSRQ ≥ −15 dB), seega on leviala lai ja katab suurema osa Eestist. Avalik ohuteavitus tuleks planeerida selle kihi järgi.

Meediaedastus: 16-QAM

Tele- ja raadiopilt vajab puhtamat signaali (SINR ≥ 10 dB, RSRQ ≥ −10 dB). Kiht on kitsam ja koondub põhimastide ümber. 16-QAM-kaart näitab teenuse kvaliteeti, mitte seda, kuhu ohuteavitus jõuab.

Signaali tugevus (RSRP)

≥ −90 dBm, tugev. Stabiilne vastuvõtt ka hoonetes, HD-video.

−90…−100 dBm, keskmine. Ohuteade jõuab ka taskus või autos oleva telefonini.

≤ −100 dBm, nõrk. Ohuteade on vastuvõetav õues, videoks signaalist ei piisa.

Planeering

16 saatjakohta

Riik ei vaja ühte suurt ühesagedusvõrku. Tulemuslikum on jagada Eesti piirkondlikeks klastriteks kolmel UHF-kanalil: E40, E41 ja E46.

#	Saatja	Kanal	Antenni kõrgus	ERP	Staatus
1	Tallinn, Teletorn	E40	289 m	18,8 kW	töös
2	Tallinn, Kristiina	E40	97 m	1,5 kW	töös
3	Koeru	E41	335 m	15 kW	töös
4	Pärnu	E41 → E46	187 m	6,7 kW	töös
5	Järvakandi	E41	78 m	1 kW	töös
6	Valgjärve	E41	336 m	18 kW	planeeritud
7	Tartu, Soinaste	E41 / E40	196 m	3,5 kW	planeeritud
8	Kohtla-Nõmme	E46 / E40	235 m	15 kW	planeeritud
9	Narva	E46 / E40	63 m	1 kW	planeeritud
10	Haapsalu	E40	117 m	3,5 kW	planeeritud
11	Viljandi	E41 / E40	75 m	2 kW	planeeritud
12	Orissaare	E46	188 m	15 kW	planeeritud
13	Sauvere	E46	120 m	3,5 kW	planeeritud
14	Männamaa	E46	116 m	3,5 kW	planeeritud
15	Märjamaa	E46	80 m	2 kW	planeeritud
16	Karitsa	E46 / E40	80 m	2 kW	planeeritud

E40 · 622–630 MHz

Põhja-Eesti

Teletorn ja Kristiina, põhjaranniku kiht.

E41 · 630–638 MHz

Kesk- ja Lõuna-Eesti

Koeru ja Valgjärve, sisemaa põhikiht.

E46 · 670–678 MHz

Lääne- ja Ida-Eesti

Pärnu, Orissaare ja saared ning Kohtla-Nõmme ja Ida-Viru.

See on planeeringu tööversioon. Lõplik sagedusplaan vajab digitelevisiooni multipleksite ümberpaigutuse mõjuanalüüsi, kooskõlastamist naaberriikidega ning SFN-i ajastuse arvutust. Põhivariandiks on 200 µs tsükliline prefiks, pikkade vahemaade ja mere kohal kontrollitakse ka 300 µs.
